[paper] LiM3D (2023/03)

오역, 의역, 생략 및 제 맘대로 해석한 글임에 주의.



---

논문 정보 :

https://arxiv.org/abs/2303.11203

---

Less is More: Reducing Task and Model Complexity for 3D Point Cloud Semantic Segmentation



Abstract

최근 몇 년간 3D LiDAR Point Cloud data의 가용성은 크게 증가했지만, Annotation은 여전히 시간이 많이 들기에, semi-supervised learning을 적용하기도 한다.

기존의 방법들에서는 Ground Truth를 줄이기 위해 uniform sampling을 사용하지만, 성능을 하락시키기도 한다.

이런 문제를 해결하기 위해, 우리는 더 작은 아키텍처를 사용하는 새로운 파이프라인을 제공한다.

이를 통해 더 작은 수의 labeld data만으로도 기존의 방법들만큼의 정확도를 달성할 수 있다.



이는 성능 하락이 미미하면서도 network 크기를 크게 줄이는, Sparse Depthwise Seperable Convolution 모듈을 통해 가능해진다.

게다가 우리는 더 효과적으로 샘플링하기 위해, 환경 내 센서의 움직임 정보를 활용해 더 다양한 학습 데이터 프레임 샘플 집합을 추출하는 Spatio-Temporal Redundant Frame Downsampling (ST-RFD)를 제안한다.)

또한 제한된 labeled data를 효과적으로 활용하기 위해 LiDAR의 relecticity 정보를 활용하는 soft pseudo-label 방법도 추가로 제안한다.



우리의 방법은 기존의 방법들보다 더 적은 labled data를 사용했음에도, 기존의 semi supervised learning보다 우수했으며, 모델 파라미터를 2.3배 줄이고, multiply-add 연산량을 641배 감소시켯다.





1. Intoduction

3D LiDAR Point CLoud Sementic segmentation은 자율주행과 로보틱스에서 매우 중요하다.

하지만 기존의 최신 방법들은

- 아주 큰 backbone 필요

- 아주 큰 규모의 labeled data 필요 <- 특히 labeling은 아주 힘든 작업임.

- 학습 비용이 아주 큼



기존 방법들에는 각각의 한계가 존재하는데,

- Fully Supervised : 높은 성능, 하지만 fully annotated data는 아주 만들기 힘듦

- Weakly/Semi Supervised : labeling 비용 적음, 하지만 학습 비용이 높고 성능이 낮음

- 2D Projection 기반 방법 : 계산량은 적음, 하지만 성능이 크게 떨어짐

→ 우리는 작은 모델 + 적은 라벨 데이터 + 높은 성능을 동시에 달성하겠다.





우리는 3가지 새로운 기법을 적용한, 새로운 semi-supervised 방법인 Less is More (LiM) 기반의 방법을 제안한다.

- less training data

- less training computation

- more accuracy



1.1. Sparse Depthwise Separable Convolution (SDSC)

첫 번째로 구조적인 관점에서 새로운 SDSC 모듈을 제안한다.

기존의 sparse 3D Convolution을 대체한다.

- trainable parameter 감소, 계산 비용 감소



2D image classification에서 Depthwise Seperable Convolution은 매우 효과적이었기에 본 연구에서는,

- 먼저 각 입력 채널에 1개의 submanifold sparse convolutional filter를 적용한 뒤,

- pointwise convolution을 통해,

희소 깊이별 합성곱 출력들의 선형 결합을 생성함으로써, point cloud에 적합하게 변형햇다.

그 결과 SDSC 모듈은 성능 손실 없이 학습 가능한 parameter를 50% 줄였다.



1.2. Spatio-Temporal Redundant Frame Downsampling (ST-RFD)

두 번째로 학습 데이터 관점에서 새로운 ST-RFD를 제안한다.

기존의 uniform sampling이나 random sampling보다 중복 적보가 적어서 훈련 시 다양성이 최대화된다.



연속적인 LiDAR sequence에서는 시간적으로 가까운 frame들에서 중복 정보가 많다.

따라서 우리는 인접한 frame들끼리의 시간적인 상관관계를 계산해서, 서로 비슷한 frame들을 제거하고 서로 다른 frame만 추출함으로써, 더 정보량이 높은 subset만 선택하도록 사용했다.



1.3. Reflectivity-Guided Soft Pseudo-Labeling

세 번째로 반지도 학습(semi-supervised learning) 을 위한 새로운 Reflectivity-Guided Soft Pseudo-Labeling 기법을 제안한다.

기존의 pseudo-labeling은 신뢰도가 낮은 soft label을 그대로 사용하면 오히려 성능이 저하되는 문제가 있다.

- unreliable pseudo-label을 negative sample로 활용

- weak / noisy / unlabeled data까지 학습 가능



구체적으로, 예측 결과의 cross-entropy를 기준으로 voxel을 두 그룹으로 나눈다.

• low-entropy voxel → reliable group (신뢰 가능)
• high-entropy voxel → unreliable group (신뢰 어려움)

신뢰 가능한 voxel은 positive pseudo-label로 사용하고,

신뢰하기 어려운 voxel은 category-wise FIFO memory bank에 저장하여 negative sample로 활용한다.



추가로, LiDAR의 reflectivity response(반사 강도) 정보를 point cloud feature에 결합하여,

재질(material)이 서로 다른 객체들을 더 잘 구분할 수 있도록 하였고,

그 결과 weak label 또는 unlabeled 환경에서도 segmentation 성능을 향상시켰다.







2. Related Work

Semi-supervised Learning

LiDAR semantic segmentation에서 SSL은 소량의 labled data와 대량의 unlabeled point cloud를 함꼐 활용하는 Weak Supervised 방식이다.

기존의 접근 방식은 크게 2가지가 잇다.

- Projection-based : point cloud를 2D spherical representation으로 변환, 2D CNN을 활용하여 계산 효율을 높임

- Voxel-based : irregular point cloud를 regular 3D voxel grid로 변환, 3D  CNN을 활용하여 효율성과 성능의 균형.



이들은 주로 pseudo-labling을 사용하여, teacher network의 예측 중 신뢰도 높은 reliable pseudo label만 학습에 사용했다.

하지만 이는 신뢰도가 낮은 unreliable prediction에 포함된 유용한 정보를 버린다는 한계가 있다.

본 연구에서는 Mean Teacher framework 기반의 새로운 SSL 구조를 제안하며, unreliable pseudo-label까지 활용하여 성능을 향상시킨다.



Depthwise Seperable Convolution (DSC)

2D image classificatoin 분야에서 (아래 논문) 먼저 고안된 방법이다.

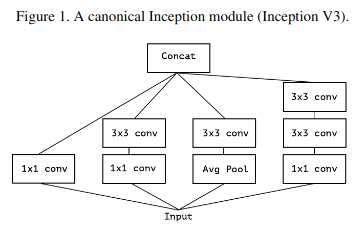

Xception (Extreme Inception) (2016/10)

DSC 아키텍처 :

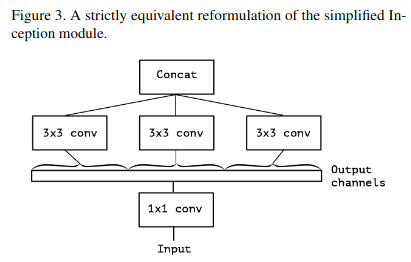

구체적으로는, channel 간 상관관계와 spatial 상관관계를 완전히 분리한다.

Seperable Convolution

- channel-wise : 1x1 convolution

- spatial : 3x3, 5x5 convolutoin





googleNet의 변종으로 보임

일반 convolution보다 훨씬 효율적이다.



본 연구에서는 이를 확장한다. DSC는 dense인 이미지에서 개발되었으므로, sparse convolutoin을 결합한다.



Temporal Redundancy (시간적 중복)

Video, LiDAR sequence는 모두 연속되는 frame이 서로 매우 비슷하다.

기존 방법들에서는 uniform sampling이나 random smapling같은 걸 쓰기 때문에, 중복된 프레임이 뽑힐 수 있다.

또 Active Learning 방식에서는 정보량이 높은 샘플만 직접 계산했었는데, 이는 계산 비용이 너무 높았다.



본 연구에서는 frame간 시간적 중복을 직접 계산하는  Temporal-redundancy-based sampling strategy를 제안한다.

계산은 uniform sampling과 거의 비슷할 정도로 단순하다.





3. Methodology

최종적으로 labeld+(reliable+unreliabled)  category-wise memory bank를 이용해 learning을 하겟다는 것.





먼저 3D point cloud 데이터를 정의한다.

cylinder3D 기반 voxel 방식인데도 catesian coordinate를 쓰는 이유는, LiDAR 센서에서 얻는 raw data에서부터 변형함을 강조하기 때문인 것 같음.

$P = \{p | p = (x, y, z, I, R) \in \mathbb{R}^5\}$

3D 좌표, Inensity (반사 강도), Reflectivity (반사율)

"R(반사율) 정보를 추가함으로써 더 신뢰도 높은 pseudo-label을 생성하겠다."



semi-supervised 3D semantic segmentation 문제이다.

=위 데이터는 Label이 없는 다수의 데이터와, label있는 소수의 데이터로 나뉜다.

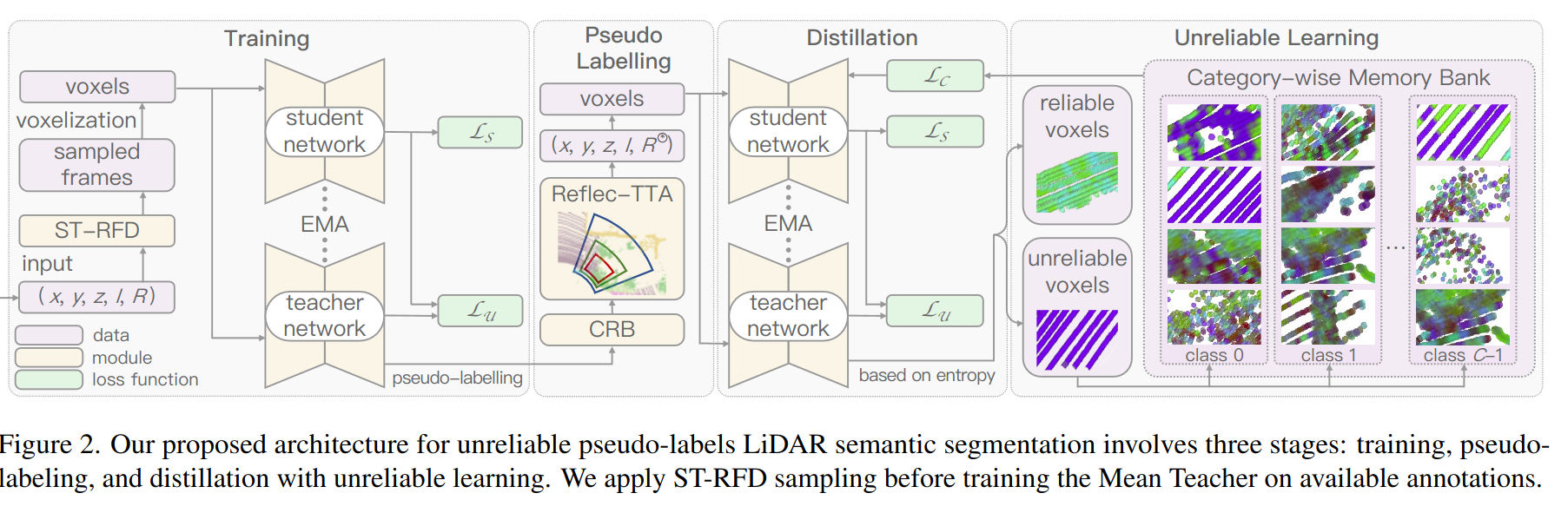

우리의 방법은 크게 3단계로 설명한다.

(1) Training Stage :  Mean Teacher + Reflectivity 활용

(2) Pseudo labeling stage :

(3) Distilliation stage : Unreliable label 활용



3.1. Mean Teacher Framework

Teacher-Student model을 사용한다.

Student와 Teacher는 모두 기본적으로 Cylinder3D 기반의 segmentation head를 갖는 model이며,

- Student : 실제로 학습됨 (backprop)

- Teacher : student를 EMA(Exponential Moving Average)로 따라감.

teacher는 student보다 안정적이고 noise가 적다.

이제 teacher를 pseudo-label genereator로 사용할 수 있다.



Loss는 아래와 같이 생겼다.

$L=L_S+\lambda_U L_U + g\lambda_C L_C$

$L_S$ : segmentation 학습용 Supervised Loss.  - lovasz softmax loss를 사용.

$L_U$ : student와 teacher의 output(pseudo-label)를 비슷하게 만드는 Unsupervised Loss. - KL Divergence 사용.

$L_C$ : Contrastive Loss. - InfoNCE를 사용

$g$ : gating. LC는 distillation stage에서만 활성화시키겠다. (초기에는 LC 미사용)



3.2. Learning from Unreliable Pseudo-Labels

흔히 SSL에서는 unreliable pseudo-label은 버려지거나 거의 사용되지 않는다.

기존의 Class-Range Balancing (CRB)에서는 teacher가 만든 pseudo-label 중 신뢰도가 높은 것만 사용하고 나머지는 버리기에, 학습은 안정적이지만 신뢰도가 낮은 unreliable pseudo-label에서의 정보를 버리게 되는 효과가 있다.

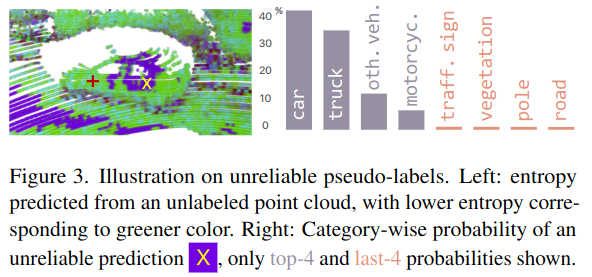

우리가 실험해본 결과 unreliable pseudo-label (아래 보라색)에도 정보가 있음을 확인했다.

정답이 '어떤 class'인지는 불확실하지만, '확실히 정답이 아닌 class'에 대한 정보는 확실했다.



따라서 unreliable pseudo-label을 negative sample로 사용한다.

하지만 그냥 사용한다면, negative sample이 batch 안에서는 특정 class에만 집중되어 불균형했다.(biased)

따라서 category별로 수를 맞추기 위해, 해당 class의 negative sample들을 저장하는 memory bank(Queue)를 두는 방법을 사용한다.

---

우리의 방법은 3개의 전제 조건이 있는데, anchor voxel, positive cadidiates, negative candidates가 그것이다.

게산을 줄이기 위해 아래의 수식과 같이 anchor voxel을 선택할 수 있다.

$\mathcal{A}_c =\{\textbf{E}_{a, b} | y_{a, b}^* = c, p_{a, b}(c) > \delta_p\}$

여기서 E는 voxel b의 a번째 point cloud frame에 대한 feature embedding이다.

ground truth label이 c로 같고,

- confidence가 충분히 높아야 한다. (p는 c에 대한 segmentation head에서 얻은 softmax 확률이며, δ는 모든 class가 공유하는 positive threshold이다.)



 각 class c별로 모든 feature embedding을 평균내면, positive sample (c의 대표 embedding)을 구할 수 있다.

$\textbf{E}_c^{+}= \frac{1}{\mathcal{|A_c|}} \sum_{E_c \in \mathcal{A}_c} \textbf{E}_c$



마지막으로는 각 anchor voxel에서 1개의 positive sample과 N-1개의 negative sample을 구할 수 있다.

우리는 이를 이용하여 voxel-level InfoNCE Loss를 제안한다.

이는 anchor point와 positive sample 간의 cosine similarity를 최대화하고, negative sample간에는 최소화할 것이다.





3.3. Reflectivity-Based Test Time Augmentation

ScribbleKITTI 같이 우리가 가진 data는 label이 매우 적고, train 시에 만든 pseudo label은 부정확할 수 있다.

이를 보완하기 위해, LiDAR에는 label 없이 쓸 수 있는 물리적 특징인 Intensity / Reflectivity가 있기에, 이를 활용하는 Test Time Augmentation(TTA)를 제안한다.



distillation 단계에서 R을 기존 입력 feature에 추가하여, pseudo label이 없는 상태에서도 성능을 향상시킬 수 있다.

$R = Ir^2$

따라서 R은 실제 재질의 표면 반사 특성 S와 비례하게 된다.



우리는 이를 이용하여, 우리의 Reflectivity-Based Test Time Augmentation (Reflec-TTA) 방법을 정의한다.

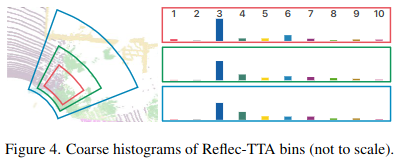

구체적으로, 다양한 거리 및 해상도로 feature를 얻기 위해, 공간을 cylindrical coordinate 상에서 분할하여, 여러 scale로 histogram을 만든다.

$N_b$ : 먼저 histogram의 bin 수

$r_k$ : 각 bin에 구간하는 Reflectity의 범위

$h_i^{(k)}$ : k번째 bin에 해당하는 point들 (x, y, z, I, R) 의 개수.

각 histogram의 bin을 regulerization한 뒤, concatenate한다.

Distillation stage에서는, $R^\circledast$ 를 input feature에 추가해서 증강된 input LiDAR point cloud $P^\circledast$ 를 만들 수 있다.



왜 굳이 distillation시에 이런 걸 하나 싶었는데,

ablation study 결과, train 시에는 가벼운 특징(x, y, z, I, R)로 훈련하고, distill 시에 Reflec-TTA를 적용(x, y, z, I, $R^\circledast$) 하는 것이 가장 효과적이었다고 함.

결과적으로 보면, training 단계보다 distillation 단계에서 receptive field를 더 넓히도록 fine-tuning하겠다는 의도인 것 같음.

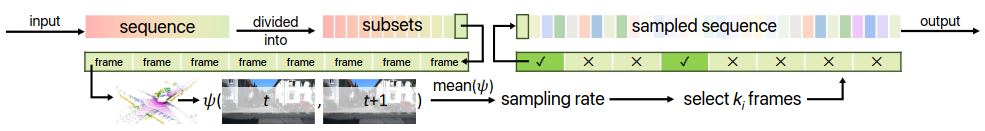

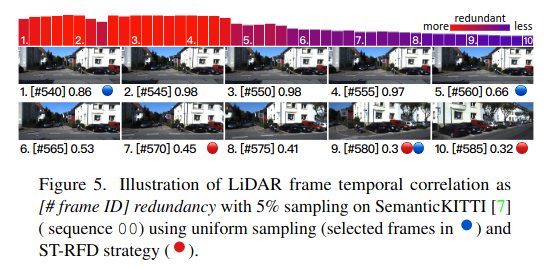

3.4. Spatio-Temporal Redundant Frame Downsampling

도심 지역에서 주행하는 차량에서 수집된 LiDAR Point Cloud sequence는 시간적/공간적 상관관계가 높아, 상당한 중복이 존재한다. 거의 같은 장면을 모두 학습에 넣는 것은 비효율적일 것이다.

- 예를 들어 신호등 빨간불에 의해 차가 멈춰 있을 때,

- 같은 경로를 다시 주행할 때

기존 방식들의 uniform /random sampling은 이런 문제를 고려하지 않는다.



이를 해결하기 위해, 우리는 Spatio-Temporal Redundant Frame Downsampling (ST-RFD) 를 제안한다.

ST-RFD는 시간적으로 연속된 frame들 사이의 spatial overlap을 분석하여, 시공간적 중복성을 판단한다.

이를 통해 몇 개의 representative frame만 subsampling해서 학습에 사용한다.

- 그 결과, train dataset 크기 감소

- 학습시간 단축

- 메모리 절약.



 방식은 단순하다.



- 전체 p개의 point cloud frame을 균등하게 q개씩 subset으로 묶어, $\left \lceil \frac{p}{q}\right \rceil$ 개의 subset을 만든다.

- 시간적으로 인접한 두 frame간의 유사도 $\psi(t, t+1)=SSIM$를 계산한다. (0에 가깝다 -> 다르다 / 1에 가깝다 -> 같다)

- 현재 subset 안의 모든 frame쌍에 대해 계산된 유사도의 mean을 구해, 해당 subset의 시공간적 중복성을 추정한다.

                     $\text{redundancy} = \frac{1}{N}\sum \psi(t, t+1)$

- 위에서 구한 mean을 기반으로, 해당 subset에서 몇 개의 frame을 선택할 지 sampling rate v을 결정한다.

                     $v(x) = \exp(-\beta x)$



3.5. Sparse Depthwise Seperable Convolution (SDSC)

기존의 LiDAR point cloud semantic segmentation방법들은 일반적으로 큰 backbone에 의존한다. voxelized 방식들은 이를 처리하기 위해 3D Conv를 적용하기 때문에 더 그렇다.

한편, image classification등에서 depthwise serperable convolution은 일반 convolution과 성능이 유사하면서도, 훨씬 적은 trainable parameter를 사용한다고 알려져 있기에, 이를 우리의 기법에 적용한다. 그 결과 우리의 기법은

- DSC의 parameter 감소 효과

- point cloud에서 쓰던 sparse convolutoin의 계산 효율성을 모두 가진다.



input tensor $F \in \mathbb{R}^{H_F \cross W_F \cross L_F \cross M}$이 있다고 하자.

(cylinder coordinate에서 'radius x azimuth(방위각) x height x channels')

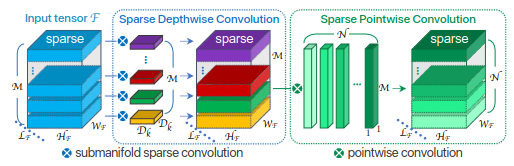

Sprse Depthwise Convolution

가장 먼저 channel M에 각각 별도로 submanifold spatial convolution을 수행한다.

$SDC(input_channel=M, ouput_channel=M, kernel_size=D_k, stride=1)$

결과 $T \in \mathbb{R}^{H_F \cross W_F \cross L_F \cross M}$ 를 얻는다.

tensor shpae을 유지하면서, 추가적인 계산/메모리 비용 없이 sparse구조를 효율적으로 처리할 수 있다.



Sparse Pointwise Convolution

위에서 얻은 T를 channel-wise로 projection하여 새로운 channel 공간으로 만들어지도록, sparse 1x1 convolution을 적용한다.

$SPC(input_channel=M, ouput_channel=N, kernel_size=1, stride=1)$



결론적으로, SDSC는 위 두 연산의 합성과 같다.

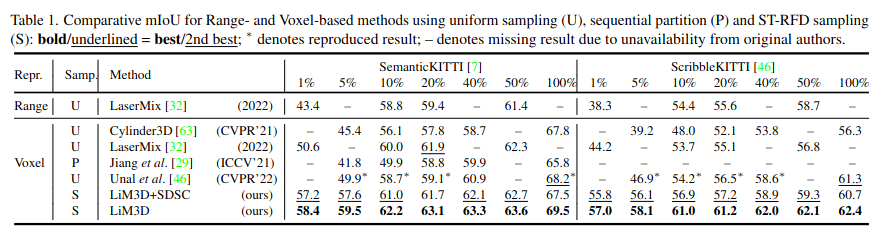

4. Evaluation

LiM3D : state of art.

LiM3D + SDSC : 약간 성능이 하락하지만, 연산량 크게 감소.
